N30 系列

N30 系列
  • 最大使用角度:120°
  • 最大使用溫度範圍:0〜 40℃
  • 產品外殼及端蓋的材質:PBT
  • 旋轉軸材料:PBT
  • 使用油:矽油
  • 型號對照表
我的最愛 分享 回到列表 詢問 N20 系列 上一筆 D40 系列 下一筆
產品敘述
使用說明
N30系列旋轉緩衝器在圖A所示垂直位置開始下落至水準位置時,由於設計的扭矩在開始位置時最弱,隨著緩衝器角度的旋轉,扭矩逐漸增強,所以蓋子的動作能在最後緩慢關上,圖B所示當蓋子從水準位置開始下落時,由於蓋子重力產生的扭矩在豎直方向上時為零,而緩衝器在最後的位置扭力最大,所以蓋子不能完全閉合;

圖示的例子在使用旋轉緩衝器的時候,
請按下列計算方式算出需要的扭矩

例:蓋的重量M=1.0kg
旋轉軸離蓋板邊緣的長度L=0.4m
座圈的重量M=1.3kg
旋轉軸離座圈板邊緣的長度L=0.4m

馬桶蓋的負載扭矩: T=1.0×9.8×0.4÷2
=1.96N•m
座圈的負載扭矩: T=1.0×9.8×0.4÷2
=2.55N•m

由上面的計算我們選定緩衝器為N30B0-R203.253

回轉軸和結合部件的間隙請儘量減小,如果有間隙存在,回轉下落時蓋板速度會受到影響; 緩衝器根據使用環境溫度的變化扭矩也會發生變化。其變化規律為環境溫度升高時扭矩下降,動作時間加快,環境溫度下降時扭矩升高,動作時間放慢,這是因為環境溫度變化時,粘性油的粘度也隨之變化的緣故。但是當環境溫度恢復到常溫時,扭矩也會恢復到原來的數值;

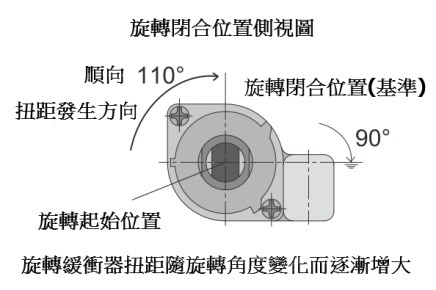

N30系列旋轉緩衝器的旋轉角度為120度,超過120度回轉時有損壞緩衝器的可能,請在外部安裝停止機構;動作的角度以閉合位置為基準;

緩衝器的扭矩發生方向根據緩衝器結構不同而有所不同,請根據不同的使用方式選用合適的緩衝器。

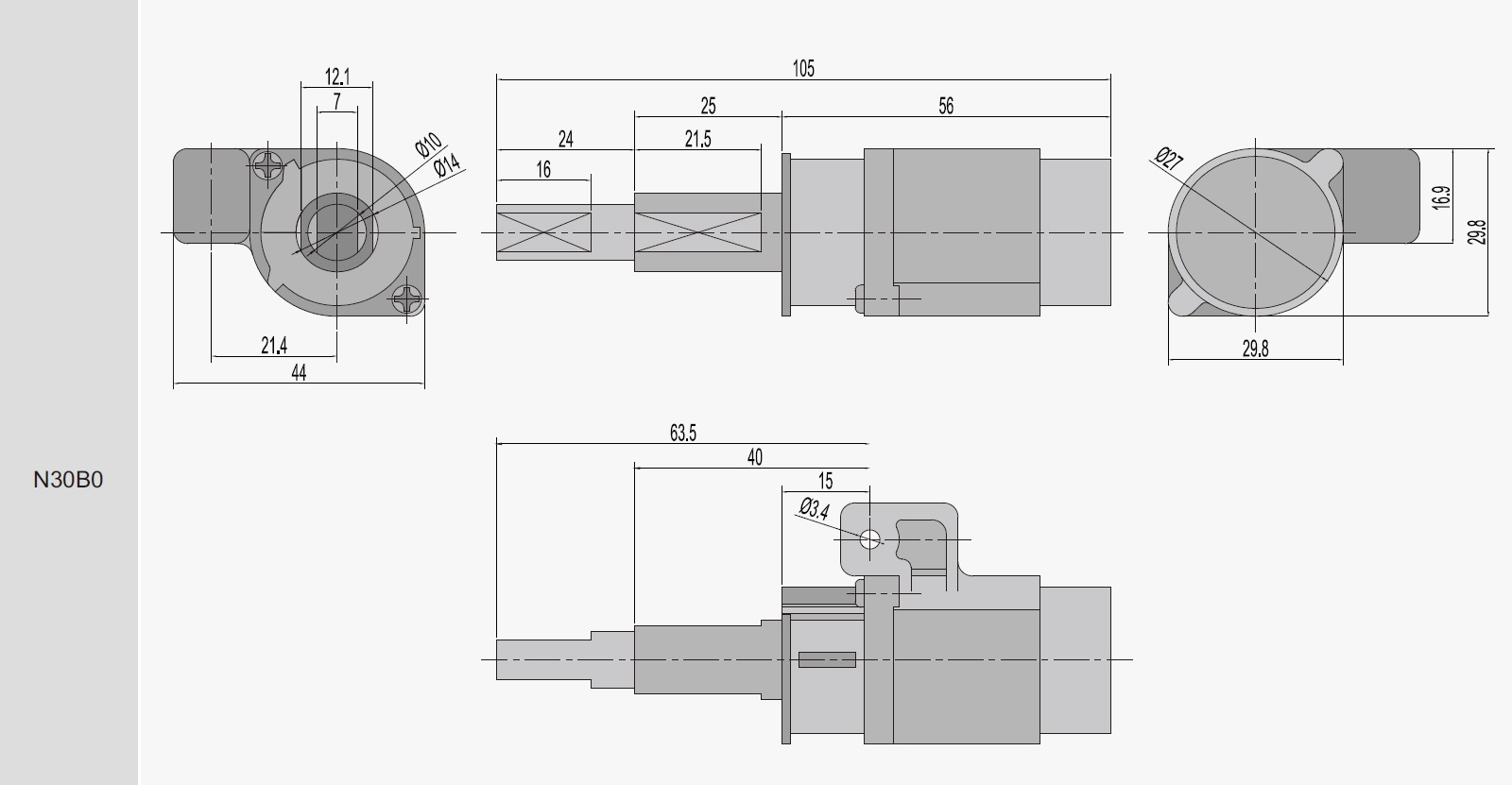

外形尺寸

運用領域

衛生潔具行業
各類中型蓋板等翻轉行業
